产品名称:LMZ1D、LMZ2D、LMZ3D、LMZ4D-0.66
产品型号:
应用范围:
详细介绍

一、概述

LMZD-0.66系列电流互感器,适用于额定频率为50hz,额定电压为0.66kv及以下交流电路中做电能的计量、测量和继电保护用。性能稳定,结构精良,可不同角度安装,安装使用方便,并在浇注体的表面刻有变比,二次端盖上封罩,有效的防止了窃电行为,是低压电网改首选为升级换代产品。

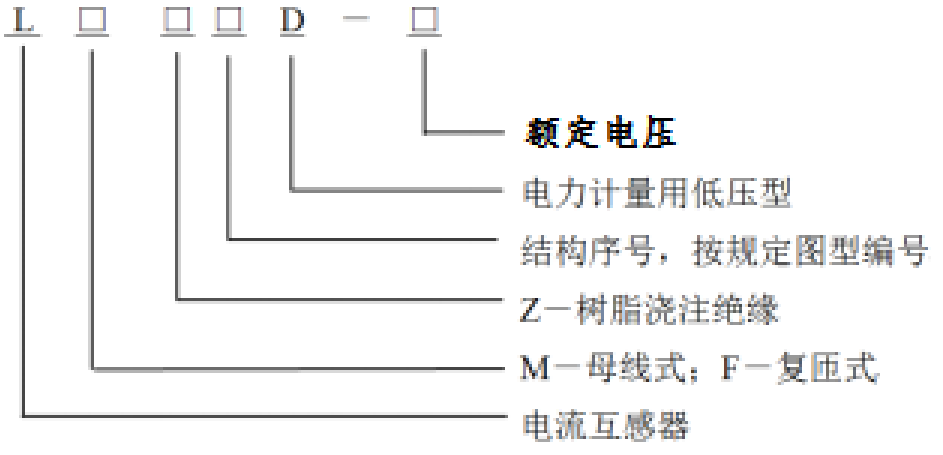

二、型号及含义


二、技术参数

额定二次电流(A)

额定二次负荷(VA)

额定二次电流(1A)

额定二次电流(5A)

2.5~1

5~1

5~2.5

10~3.75

75~200

LMZ1D、LFZ1D-0.66

200(200)~600

LMZ2D、LFZ2D-0.66

600(600)~800

LMZ3D-0.66

800(800)~以上

LMZ4D-0.66


三、外形及安装尺寸

A.1 额定一次电流75A~100A的LMZ1D产品外形尺寸如图A.1所示。




图A.1  额定一次电流75A~100A的LMZ1D产品外形尺寸

A.2 额定一次电流200A~500A的LMZ2D产品外形尺寸如图A.2所示。

图A.2  额定一次电流200A~500A的LMZ2D产品外形尺寸


A.3 额定一次电流600A~800A的LMZ3D产品外形尺寸如图A.3所示。

图A.3 额定一次电流600~800A 的LMZ3D产品外形尺寸

A.4 额定一次电流1000A~1500A的LMZ4D产品外形尺寸如图A.4所示。


图A.4 额定一次电流1000A~1500A 的LMZ4D产品外形尺寸
